Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: OEM/ ODM/ Lansan
Orzecznictwo: CE/ RoHS/ ETL/ ISO
Numer modelu: Złącze F
Warunki płatności i wysyłki
Minimalne zamówienie: 1000 sztuk
Cena: negocjowalne
Szczegóły pakowania: 100 sztuk/worek
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, Paypal
Możliwość Supply: 10000 metrów/dzień
Platerowanie: |
Nikiel |
Rodzaj: |
Złącze typu F |
Materiał korpusu: |
Mosiądz i niklowany |
OD: |
31mm |
Waga: |
7,0g |
Nazwa: |
kabel koncentryczny do telewizora |
Platerowanie: |
Nikiel |
Rodzaj: |
Złącze typu F |
Materiał korpusu: |
Mosiądz i niklowany |
OD: |
31mm |
Waga: |
7,0g |
Nazwa: |
kabel koncentryczny do telewizora |

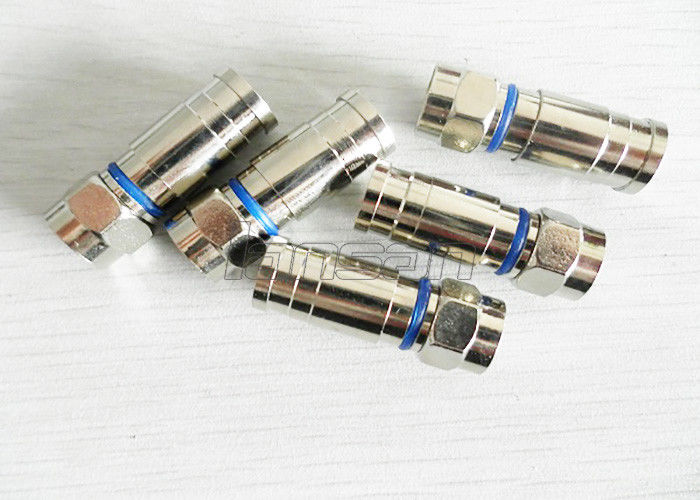

Twist-on CCTV Męski kabel koncentryczny kompresyjny F Złącze
Podanie
Złącze F jest złączem koncentrycznym RF powszechnie używanym do „over the air” telewizji naziemnej, telewizji kablowej i powszechnie do telewizji satelitarnej i modemów kablowych, zwykle z kablem RG-6/U lub, w starszych instalacjach, z RG-59/U kabel.
Złącze F jest niedrogie, ale ma dobre dopasowanie impedancji 75 Ω do 1 GHz i użyteczne pasmo do kilku GHz.Większość złączy męskich ma pasujący gwintowany pierścień łączący, chociaż dostępne są również wersje na wcisk.Wciskane końcówki złączy F zapewniają słabe ekranowanie przed sygnałami powietrznymi (np. pobliski nadajnik telewizyjny będzie zakłócał stację CATV).
Specyfikacja
Parametr
| impedancja charakterystyczna | 75Ω | Zakres temperatury | -65~+165 °C |
| Zakres częstotliwości | DC~1GHz | Napięcie robocze | ≤170V |
| Siła trzymania przewodu środkowego | ≥0,2 N | Wibracja | 100m/s2 (10~500Hz) |
| Rezystancja przewodu | Wewnętrzna ≤ 10 mΩ | Cykle godowe | ≥500 |
| Zewnętrzny ≤ 5 mΩ | Wytrzymywane napięcie | ≤500V rms | |
| Współczynnik fali stojącej napięcia | Proste | ≤1,20 | |
| Prosty kąt | ≤1,30 | ||
| Nazwa części | Materiał | Platerowanie | |
| Materiał i poszycie | Ciało | Mosiądz | Niklowane |
| Przypnij kontakt | Mosiądz | Pozłacane lub posrebrzane | |
| Elastyczny kontakt | Brąz cynowy | Pozłacane lub posrebrzane | |
| Izolatory | PTFE | - | |
| Uszczelki | Guma silikonowa | - | |
| Zagniatane okucia | Stop miedzi | Niklowane lub pozłacane | |
| Odpowiedni standard | IEC 60169-24 | ||
